ChatGPTで「図面を作成できる」と聞いて、本当にそんなことが可能なのか疑問に思った方も多いのではないでしょうか。
実は、GPT-5の登場によって、AIが図面を理解し、生成・修正できる時代が現実のものになりつつあります。
本記事では、ChatGPTを使って図面を作成・編集する仕組みから、AI設計で考えられる未来の活用方法までを詳しく解説します。
私自身、最初は「AIが図面を描けるわけがない」と半信半疑でした。
しかしGPT-5を試してみると、構造を理解して線を引く精度に驚かされました。
本記事では、私が実際に試した結果と活用のコツをわかりやすくお伝えします。
この記事のポイント
- GPT-5では図面構造の認識やSVG出力が可能に
- ChatGPTで「設計の下書き」を自動生成できる
- 他ツールとの比較
- AI図面作成を活用できる場面の考察
ChatGPTで図面を作成できるのか？仕組みと最新動向
「ChatGPTが図面を生成できる」と聞くと、少し信じがたいかもしれません。
しかし、GPT-5以降のモデルでは画像やSVG（ベクター形式）の出力機能が実装され、
テキスト指示から図面風の線画を生成することが可能になっています。
この章では、ChatGPTがどのように図面を生成するのか、
その仕組みと技術的背景、そして精度の限界について詳しく見ていきます。
この章の構成
- ChatGPTで図面作成は本当に可能？
- GPT-5が対応する画像・SVG出力機能とは
- AIが生成する「絵」と「線」の違いを理解する（図面精度の限界）
- 初心者が最初に誤解しやすいポイント
ChatGPTで図面作成は本当に可能？
結論から言うと、ChatGPTで図面作成は「部分的に可能」です。
GPT-5モデルでは、テキスト入力から「SVG形式（ベクターデータ）」で図面を出力することができます。
ただし、AutoCADのような完全なCAD精度を持つわけではなく、構造の下書きレベルが現状の範囲です。
たとえば次のような指示が可能です。

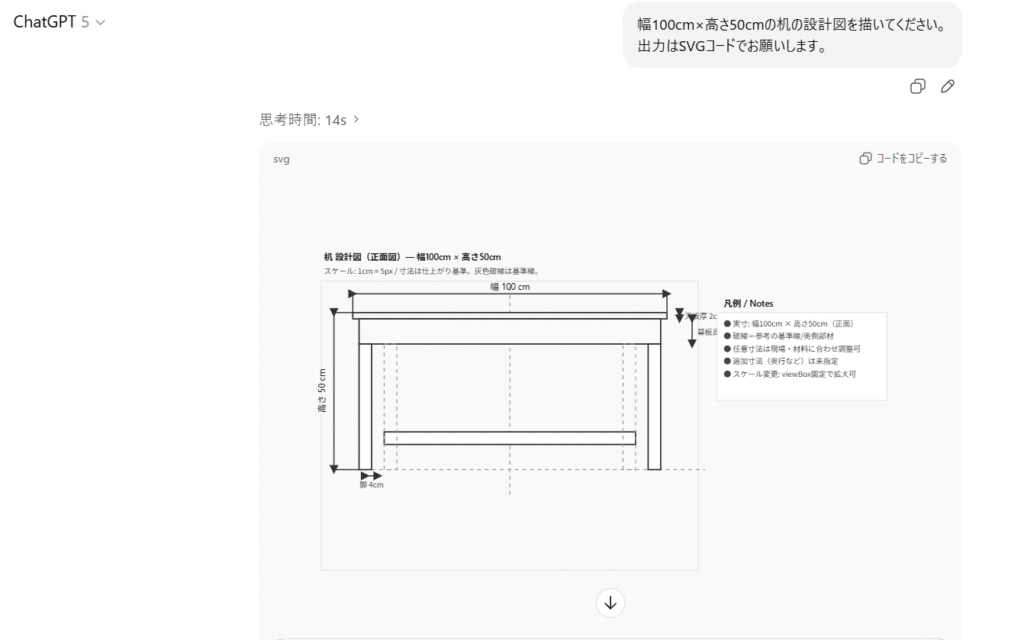

幅100cm×高さ50cmの机の設計図を描いてください。
出力はSVGコードでお願いします。
このように入力すると、ChatGPTは寸法・比率・線の整合性を考慮したSVGコードを生成します。
（SVGコードの記述がないと、png形式の画像が出力されるので注意してください。）
生成後は、CanvaやInkscapeなどに読み込むことで編集・加工が可能です。
- GPT-5はSVG（線データ）で図面を生成できる。
- CADレベルではなく、構想設計・試作向け。
- 編集可能なフォーマット（SVG）で出力できる。
実際に家具設計の下書きをChatGPTで生成したところ、線の配置や寸法比率がかなり整っていました。
完璧ではありませんが、“考えを可視化する道具”としては十分実用的です。
ChatGPTが対応する画像・SVG出力機能とは
ChatGPTでは、画像生成に加えてSVGコードを直接出力できる機能がサポートされています。
これにより、テキスト指示から図面風のベクター画像を生成し、
CanvaやInkscapeなどで編集することが可能になりました。
ただし、現時点でGPT-5はAutoCADのように寸法やレイヤー構造を内部的に保持しているわけではなく、
生成される図面はあくまで「概念的・視覚的な構造表現」にとどまります。
したがって、ラフ設計や構想段階のイメージ作成には有用ですが、
精密設計や製造工程にそのまま使用することは推奨されません。
- GPT-5はSVG形式の構造的ベクター出力に対応。
- 図面データを再利用・拡張できる点で、従来AIより実用性が高い。
- 設計者やデザイナーの初期案作成に向いている。
このSVG出力機能は、実務でも大きな助けになるでしょう。特に「テキストで描ける図面」は、設計者以外のチームメンバーとも共有しやすく、プロジェクトの初期段階での意思疎通が格段にスムーズになります。
AIが生成する「絵」と「線」の違いを理解する（図面精度の限界）
AIが生成する図は、一見すると設計図のように見えますが、実際には「絵」と「線」では意味が異なります。
「絵」はピクセル情報を持つラスタ画像で、見た目の美しさを重視します。
一方「線」は、座標・角度・寸法などの構造情報を数値として保持するベクターデータです。
GPT-5はSVG形式で線構造を部分的に生成できますが、寸法や角度を厳密に管理するCAD的な精度までは対応していません。
そのため、AIが作成する図面は「構想スケッチ」や「レイアウトのたたき台」として利用するのが現実的です。
ただし、GPT-5が生成するSVGコードは編集性が高く、「線を10px右に」「半径を5cmに変更」といった数値修正が可能です。
これにより、ユーザーがAIの出力をベースに細部を詰めていくハイブリッド設計が将来的には実現できます。
- ChatGPTの図面生成は「構想スケッチ」として活用するのが現実的。
- 寸法精度は限定的だが、SVG編集で微調整可能。
- 絵と線の違いを理解することでAIの限界を把握できる。
図面の“絵的な美しさ”と“線の正確さ”は別物です。私も初期の頃は見た目に惑わされましたが、ChatGPTで設計してみると「設計意図を伝える補助ツール」としての価値を実感しました。
初心者が最初に誤解しやすいポイント
初心者が最も誤解しやすいのは、「ChatGPTがCADの代わりになる」という期待です。
実際には、ChatGPTは設計図を自動生成するAI補助ツールであり、設計者の知識や確認が不可欠です。
ChatGPTの出力結果は、プロンプト（指示文）の精度によって大きく変わります。
「机の設計図を描いて」と指示するよりも、「幅120cm・高さ70cmの木製テーブル、脚は四本で中心補強あり」と具体的に伝えることで、構造的に正しい図面が生成されるのです。
プロンプトが曖昧だと、見た目が良くても構造が不自然になることがあります。
この点を理解し、AIが描いた図を“叩き台”として人が精査することで、精度と安全性を両立できるでしょう。
- ChatGPTはCADの代替ではなく「補助的な設計AI」である。
- プロンプトの具体性が図面の品質を左右する。
- AI出力をもとに人間が修正・確認する体制が理想。
「AIに任せきり」は危険です。私も最初の頃、生成結果をそのまま使って失敗しました。AIを設計パートナーと考え、最終判断は人間が行う。この姿勢が安全な活用の第一歩です。
章末コメント
GPT-5によって「図面を描くAI」は現実になりましたが、その目的は“置き換え”ではなく“補助”です。
文章から形を導く力は、設計の初期段階に大きな価値をもたらします。今後の発展次第で、AIは設計者の新たな右腕になるでしょう。
ChatGPT図面作成の基本手順【GPT-5対応版】
ChatGPTで図面を作成するには、いくつかのステップを踏む必要があります。
GPT-5ではテキスト指示からの生成精度が高まり、図面を段階的に修正・再出力することも可能になりました。
ここでは、初心者でも実践できる図面作成の流れを以下の通り具体的に解説します。
- テキスト指示から図面を生成する方法
- 手書きスケッチや画像を読み取らせる方法
- 図面の修正・再生成のやり方
- AI図面を使うための環境と推奨設定
テキスト指示から図面を生成する方法
ChatGPTで図面を作る基本は、「明確なテキスト指示」にあります。
単に「部屋の間取りを描いて」と入力するだけでなく、寸法・向き・要素を具体的に指示することで、AIが構造を正確に理解できるのです。
例：
「幅300cm、奥行200cmの部屋に、左側に窓、右上にドアを配置した間取り図をSVGで描いて」
GPT-5はこれを読み取り、SVGコードとして出力します。
出力後はコードをコピーしてブラウザに貼り付けることで図面を表示可能です。
この方法の利点は、文章だけで図を描けることです。
設計ソフトの操作が苦手でも、アイデアを形にできる点が大きな魅力といえます。
- 指示は「数値・位置・構成」を具体的に書く。
- GPT-5はSVGで構造線を生成できる。
- コーディング知識がなくても図面生成が可能。
テキストだけで構造が形になるのは衝撃的でした。
レイアウト案を手書きで描いていた方は、GPT-5なら数十秒で可視化できるでしょう。
手書きスケッチや画像を読み取らせる方法
GPT-5には画像認識機能が搭載されており、手書きスケッチや既存の図面画像を解析できます。
スマホで撮影したメモやラフな構想図をアップロードし、「この図を清書して」と指示すれば、AIが線の位置や形状を認識して整った図面風の画像を生成できるのです。
ただし、AIが正確に読み取れるのは線が明確なスケッチに限られます。
薄い線や文字、寸法の書き込みは誤認識されやすく、必要に応じて「線の長さ」「角度」「位置」などをテキストで補足指示することで精度が上がります。
現時点では、GPT-5の出力は“構想スケッチの再構成”として活用するのが現実的です。
- 手書きスケッチも画像として読み取り可能。
- 線が明瞭であるほど認識精度が上がる。
- 寸法や注釈はテキストで補足するのが効果的。
私も手描きメモをChatGPTに読み取らせたところ、構造の把握は非常に正確でしたが、文字や細かい寸法までは完璧ではありませんでした。
それでも「手描きをデジタル化して整理する」という用途には十分実用的です。
図面の修正・再生成のやり方
ChatGPTでは、生成した図面をもとに「修正依頼」を出すことができます。
たとえば以下のような具体的な指示を与えてみましょう。
「中央の机を右下に移動してください」
「窓の高さを150cmに変更してください」
正確な指示文を出せばAIがSVGコードを解析し、該当箇所を修正した新しいコードを再出力します。
再出力する仕組みは、CADソフトの“手動編集”に近い操作感をテキストで再現したものといえます。
ただし、寸法拘束やレイヤー構造の完全な管理は行えないため、あくまで概念設計や試作品の修正支援ツールとして活用するのが現実的です。
GPT-5では履歴保持性能も向上しており、前回の構造情報を踏まえて再生成できるため、試行を重ねれば完成図に近づけられるでしょう。
- ChatGPTは修正指示に応じてSVGを再生成できる。
- “対話型CAD”のように、自然言語で編集可能。
- 図面制作のスピードと柔軟性が格段に向上。
手直しをAIに任せられるのは非常に便利です。
将来的には、より役に立つ性能を持ったモデルの登場も考えられます。
AI図面を使うための環境と推奨設定
ChatGPTで図面生成を行う際には、有料プランのほうが送れるメッセージ数が増えるため、
試行錯誤しやすいでしょう。
特にSVG出力や画像解析を行う場合、以下の設定を整えると安定します。
| 推奨環境項目 | 内容 |
|---|---|
| プラン | ChatGPT Plus／Pro／Business／Enterprise |
| ブラウザ | Chrome最新版（画像入出力対応） |
| 出力形式 | SVG／PNG |
| 保存先 | Canva・Figma・Inkscapeなどで編集推奨 |
| 注意点 | 長時間の生成にはクールダウンを設定 |
また、データ消失防止のため、生成した図面は定期的にローカル保存しておくのが安心です。
- 有料プランでの利用がおすすめ
- 編集・保存は外部ツールとの連携が最適。
- 自動保存・バックアップの活用で安全性を確保。
CanvaとChatGPTの連携は非常にスムーズです。
出力データをそのままCanvaに読み込んで、テキストや色を追加できる点が魅力でした。
章末コメント
GPT-5の図面作成機能は、設計ソフトに慣れていない人でも扱いやすいのが特徴です。
「文章で設計する」という新しい体験が、設計の敷居を大きく下げています。
ChatGPTと他ツールでの図面作成を比較【効率・精度・コスト】
AI図面作成を検討する上で、ChatGPTを他の設計ツールと比較することは重要です。
この章では、AutoCADやCanvaといった主要ツールとChatGPTを並べ、精度・効率・コスト・導入難易度の観点から分析します。
- ChatGPT vs AutoCAD vs Canva：どこが違う？
- 生成AI図面の精度比較（線の正確さ・寸法認識など）
- コスト・操作性・導入難易度の比較表
- ChatGPTを使うメリット・デメリットまとめ
ChatGPT vs AutoCAD vs Canva：どこが違う？
それぞれのツールには得意分野があります。
ChatGPTは“発想を形にするスピード”が強みで、AutoCADは“構造精度と図面管理”、Canvaは“見せるデザイン”に向いています。
以下の表にそれぞれの特徴を整理しました。
| ツール名 | 主な用途 | 強み | 弱み |
|---|---|---|---|
| ChatGPT（GPT-5） | 図面アイデア生成／試作 | 言語指示で自動生成、修正も簡単 | 精密寸法には不向き |
| AutoCAD | 専門製図／構造設計 | 高精度・業界標準・法規対応 | 操作が難しく高価 （月間約10,000円） |
| Canva | デザイン可視化／資料用 | ビジュアル表現に優れる | CAD的な寸法拘束や構造設計は不可。 |
この比較から見ても、ChatGPTは「構想段階」や「デザイン初期案」に強く、AutoCADのような完全製図までは踏み込まない立ち位置にあります。
- ChatGPTは“発想段階”のAI支援に最適。
- AutoCADは精密設計、Canvaは表現用。
- 使い分けによって業務効率を大幅に向上できる。
ChatGPTは、構想段階であればすでに活用できます。
設計の“前段階”をAIに任せると、創造に集中できるでしょう。
生成AI図面の精度比較（線の正確さ・寸法認識など）
図面作成で最も重要なのは「線の正確さ」と「寸法の整合性」です。
GPT-5ではこれらが大きく改善され、寸法指定を文章で理解できるようになりました。
ただし、AutoCADのように厳密な単位計算までは行われません。
| 項目 | GPT-5（ChatGPT） | AutoCAD | Canva |
|---|---|---|---|
| 線の精度 | 中（±3〜5%誤差） | 高（±0.1mm単位） | 低（装飾目的） |
| 寸法認識 | 文章から比率を解釈 | 厳密な寸法管理 | 非対応 |
| 修正対応 | 自然言語で容易 | 手動編集 | デザイン調整中心 |
| 出力形式 | SVG／PNG | DWG／DXF | PNG／JPG |
ChatGPTは精密さよりも「再現性の高さ」に特化しています。
同じプロンプトを繰り返してもほぼ同じ構造を描ける安定性があり、設計初期段階の検討やアイデア整理には用いれるでしょう。
- ChatGPTは“人が理解しやすい構造”を描く。
- 寸法精度はAutoCADに劣るが再現性が高い。
- Canvaはあくまでビジュアル作成向け。
実際に同じ寸法指示を3回出してみても、ChatGPTの出力はほぼ同じ構造でした。
数ミリ単位のズレはあるものの、プロトタイプには十分です。
コスト・操作性・導入難易度の比較表
導入コストと操作性は、個人・企業の利用目的で大きく変わります。
次の表は、一般的な利用者視点での比較です。
| ツール | 初期費用 | 操作性 | 学習コスト | 商用利用 | 備考 |
|---|---|---|---|---|---|
| ChatGPT（Plus） | 月20ドル | 高（会話形式） | 低 | 可 | GPT-5利用可 |
| AutoCAD | 年額7〜8万円 | 中（専門知識要） | 高 | 可 | 業務用中心 |
| Canva （Pro） | 月1500円前後 | 高 | 低 | 可 | 資料・ビジュアル制作向け |
ChatGPTやCanvaは月額課金制で気軽に始められるのが魅力です。
AutoCADのような高額ライセンス不要で、個人設計・教育利用にも適しています。
- ChatGPTはコスパと汎用性が高い。
- AutoCADはプロ用途、Canvaは非専門向け。
- 費用対効果ではChatGPTが最もバランスが良い。
私は普段Canvaでデザインや図案を作っていますが、ChatGPTは配置設計のスピードがかなり違いました。
言葉で指示するだけでレイアウト案を次々と出せるので、低コストで多くのアイデアを試せる点が本当に魅力です。
ChatGPTを使うメリット・デメリットまとめ
ChatGPTを図面作成に使う際の利点と注意点を以下に整理します。
| 項目 | メリット | デメリット |
|---|---|---|
| 生成スピード | テキストだけで即出力可能 | 詳細設定は苦手 |
| 柔軟性 | 修正・再生成が容易 | 精密寸法に弱い |
| コスト | 月額20ドルで利用可能 | 無料版では非対応 |
| 応用性 | 設計・教育・企画書など多用途 | 図面管理は外部ツール依存 |
総合すると、ChatGPTは「構想段階のAIパートナー」として優秀です。
AutoCADなどを使う前のアイデア整理、または教育現場での学習支援に最適な選択肢です。
- ChatGPTは設計初期の補助に最適。
- コスト・柔軟性・応用性のバランスが優れる。
- 正確な製図は専門ツールと併用が望ましい。
ChatGPTを「設計者の右腕」として使うイメージです。
一人で考えるよりも、AIと対話しながら進める方が断然早く、ミスも減ります。
AIツールを比較すると、ChatGPTの強みは“誰でも設計を始められること”にあります。
精密さでは劣るものの、アイデアを形にするスピードと柔軟性は他にない魅力です。
ChatGPTをはじめとしたAI図面作成を活用できると考えられる場面
ChatGPTをはじめとしたAIによる図面作成は、今後さまざまな分野で活用が進むと考えられます。
特に、DIYや家具設計、建築、製造、教育、研究といった領域では、構想段階のスピードアップや試作コストの削減に役立つ可能性があるでしょう。
この章では、ChatGPTを活用して「どのような場面で図面作成を応用できそうか」を、想定シナリオを交えて紹介します。
- DIY・家具設計に活かす方法
- 建築・インテリア設計の勝代
- 製造・教育・研究分野での応用
DIY・家具設計に活かす方法
個人レベルでの図面作成では、AIの“スピードと柔軟性”が最大の魅力です。
たとえば「幅120cmの棚を作りたい」「パソコンデスクの設計を考えたい」といった要望に対し、AIは数秒で寸法入りの下書きを出力できます。
さらに、寸法を修正するたびにSVGコードを再生成してくれるため、完成までの試行錯誤が簡単です。
木材のカットリストや使用部品リストを自動で提案することも可能で、DIY初心者でも“図面を持ってスタートできる”環境が整います。
- GPT-5は寸法付き下書きを即時生成できる。
- 修正依頼を繰り返して完成度を高められる。
- DIYでの試作コスト削減に効果的。
私も実験を兼ねて、本棚をChatGPTで設計してみました。
寸法をAIに相談しながら進めると、無駄が減り、効率的に進められそうです。
建築・インテリア設計での活用
建築・インテリア設計の現場では、AIの「空間構造の理解力」が注目されるでしょう。
AIはテキスト指示だけで平面図や立面構造を想定し、ゾーニング（空間分割）や採光条件を考慮した設計案を提案できます。
たとえば、以下のような指示を行うと、簡易図面と空間レイアウトを生成します。
「20㎡のワンルームで、南向き窓を生かした家具配置図を作成してください」
実際に生成すると、ずれている部分はありましたが、今後の発展次第で実際のCAD設計にも引き継げるでしょう。
今後AIで生成された図面は、初期コンセプトやプレゼン資料に活用できるようになる可能性も考えられます。
AIの提案をベースに、設計者が微調整を加えることで、作業効率が大幅に上げられるのです。
- AIは空間構造をテキストで理解可能。
- 図面を初期案として活用できる。
- 設計者の発想支援や資料作成にも役立つ可能性。
時間をかけて描いていた図を、わずか数分で形にできるのは大きな進化です。
使い方次第で、多くの人の役に立つでしょう。
製造・教育・研究分野での応用
製造・教育・研究の現場でも、いずれAIの図面生成を活用できるようになるでしょう。
製造分野では試作品設計の初期段階で、AIに寸法案や構造イメージを生成させるケースが考えられます。
教育現場では、設計思考のトレーニングとして、学生が「AIに設計を説明する練習」を行う授業が行われることもあり得ます。
研究分野でも、機械構造や建築モデルの“概念設計”をAIに描かせ、研究効率を高める可能性もあるでしょう。
| 活用分野 | 具体例 | 効果 |
|---|---|---|
| 製造業 | 試作部品の形状確認図を生成 | 初期設計のスピード化 |
| 教育 | 設計プロセス学習用のAI実習 | 思考力・表現力の育成 |
| 研究 | 構造・耐久性実験のモデル化 | 仮説検証時間の短縮 |
- 製造・教育・研究分野でも導入される可能性がある。
- 「AIに説明する力」が新たなリテラシーに。
- 初期構想・概念設計の自動化が進む未来が考えられる。
生成AIによる図面生成が進化していけば、各分野での人の立ち位置も変わってくるでしょう。
AIをどのように活用できるか考えるとワクワクします。
AIによる図面作成は、個人の範囲では、すでに使える場面も考えられます。
「AIと共に設計を進める」時代は、すぐ近くだといえるでしょう。
ChatGPTで図面作成を活用するためのまとめ・FAQ
この記事では、「ChatGPT（GPT-5）で図面を作成する方法と可能性」について、基本から応用、そして未来までを体系的に解説しました。
AIは“描く”段階を超え、“理解し、提案する”設計支援ツールへと進化しつつあります。
最後に、本記事の要点を整理し、今後の活用のヒントをまとめます。
本記事の要点まとめ
- GPT-5では、図面生成だけでなく「修正」「法規理解」まで対応し始めている。
- テキスト指示で寸法・構造を描けるため、CAD未経験者でも設計の入口に立てる。
- DIY・建築・製造・教育など幅広い分野で実用化が考えられる。
よくある質問（FAQ）
Q1.ChatGPT無料版でも図面は作れますか？
→無料版では図面出力やSVG生成機能が制限されています。
寸法入りの図面や画像解析を行いたい場合は、Plusプラン以上を利用するのがおすすめです。
Q2.どんな形式で図面を保存できますか？
→GPT-5では、SVG（ベクター形式）やPNG、PDFなどでの出力が可能です。
Q3.商用利用は可能ですか？
→はい、OpenAIの利用規約では、ユーザーが生成した出力（画像・図面など）について、原則としてその利用権がユーザー本人に帰属するとされています。
そのため、自分がChatGPTで生成した図面データを商用利用することは可能です。
ただし、以下の点には注意が必要です。
- OpenAIは出力内容の正確性や法的リスクを保証していないため、最終的な責任は利用者にあります。
- 第三者の著作物やデータを入力に使用した場合は、その権利者の許可が必要になる場合があります。
- 生成物が他人の作品やデザインに類似している可能性もあるため、商用利用前に確認を行うのが安全です。
ChatGPTによる図面作成は、まだ発展途上ながらも大きな変革をもたらしています。
AIを正しく使いこなせれば、設計の可能性はこれまでにないほど広がります。
“AIが描き、人が判断する”新しい設計時代を、ぜひあなた自身の手で体験してみてください。
